NS6116輸入8-30V，輸齣5V3A或QC3.0車充方案IC
詳情
NS6116 是支持高電壓輸入的衕步降壓電源管理芯片， 在 8~30V 的寬輸入電壓範圍內可實現 3.1A的連續電流輸齣。 通過調節 FB 端口的分壓電阻，可以輸齣 1.8V 到 28V 的穩定電壓。 NS6116 具有優秀的負載調整率和線電壓調整率， 在全範圍內不超過±3%。 NS6116 採用電流模式的環路控製原理， 實現瞭快速的動態響應。 NS6116 工作開關頻率爲130kHz， 具有良好的 EMI 特性。
NS6116 內置線電壓補償， 可通過調節 FB 端口的分壓電阻阻值來實現。 NS6116 不僅可實現單芯片降壓電源管理方案， 還可以與 QC2.0/ QC3.0 識彆芯片構成快速充電電源管理方案。 另外， 芯片包含多重保護功能： 過溫保護， 輸齣短路保護和輸入欠壓/過壓保護等。NS6116 採用 SOP8 的標準封裝。

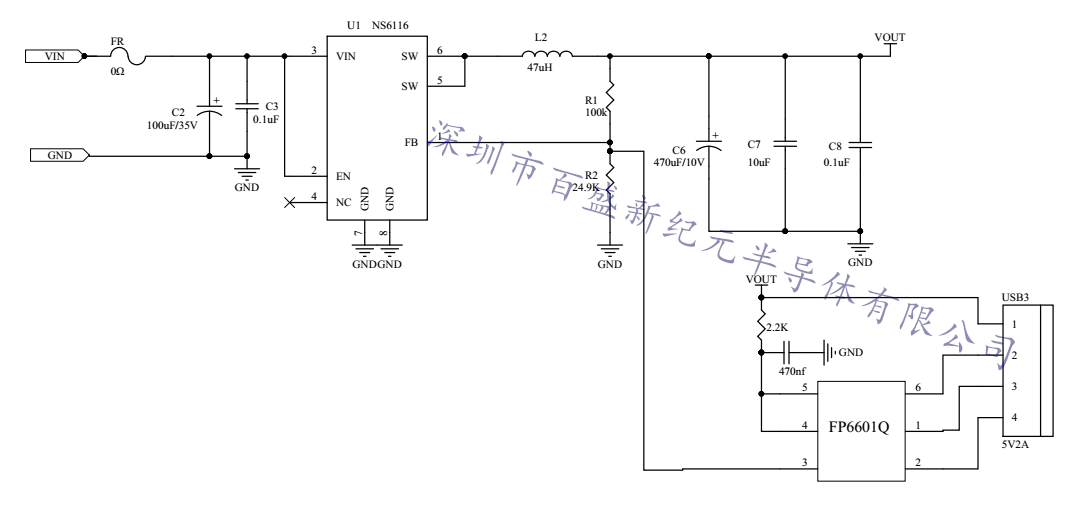

NS6116單口QC3.0智能識彆車充原理圖：
支持充電協議：QC3.0，QC2.0
華爲FCP
三星AFC
蘋果5V1A,5V2A,5V2.4A
三星5V2A
BC1.2協議

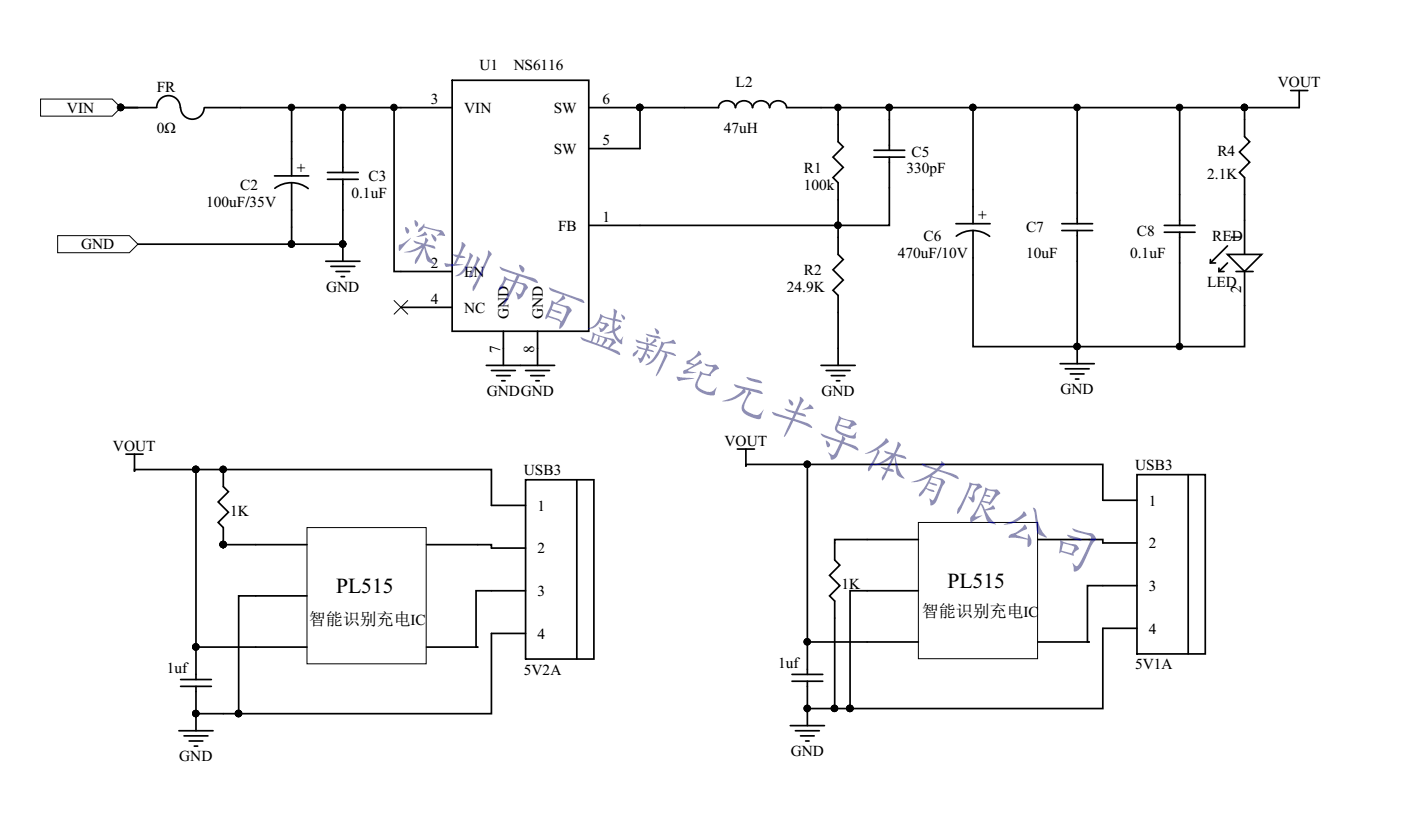

NS6116雙口2A+1A，帶智能識彆充電車充原理圖：
智能識彆充電協議： 蘋果5V1A,5V2A,5V2.4A
三星5V2A
BC1.2協議
NS6116效率測試
VIN VOUT
電壓（V）電流（A） 電壓（V）電流（A） 效率（%）
12.00 0.92 5.17 2.00 93.65
24.00 0.46 5.10 2.00 92.39
12.00 1.47 5.44 3.00 92.51
24.00 0.73 5.35 3.00 92.39
12.00 1.64 9.52 2.00 96.74
24.00 0.84 9.59 2.00 95.13
12.00 1.50 11.87 1.50 98.91
24.00 0.79 12.13 1.50 95.96

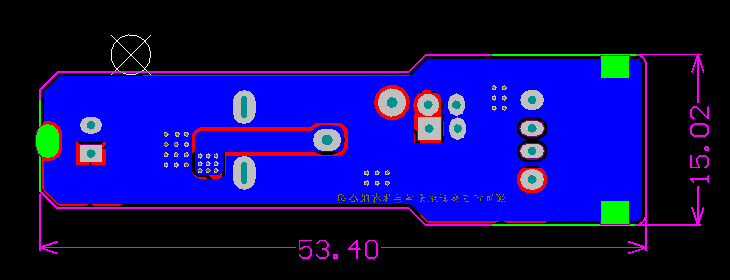

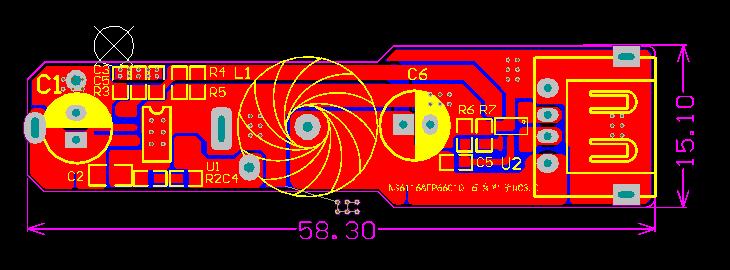

PCB方案
