產品參數

主要功能：可用太陽能供電5伏特低壓差電壓調制集成電路

工作模式：線性

輸出電壓范圍：5V

輸入電壓范圍：5.5V-7V

最大輸出電流：1A

工作電流：520uA

太陽能供電：是

熱調制：是

封裝形式：eSOP8

芯片使能：是

內置功率管：是

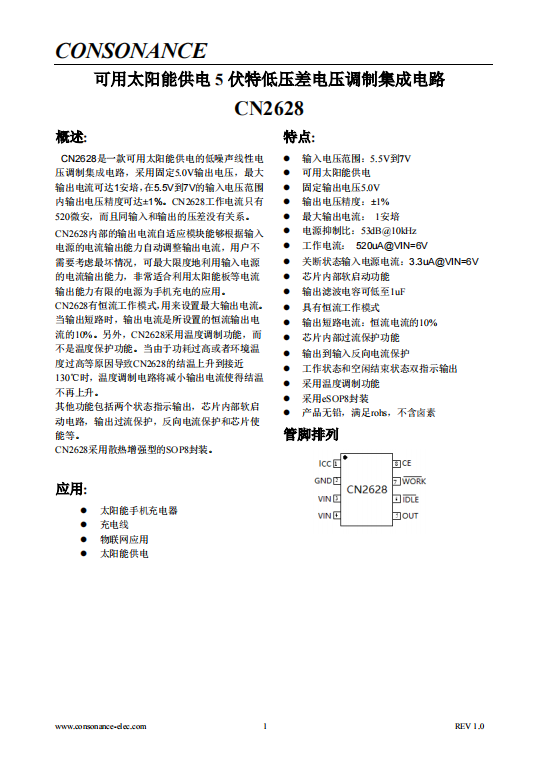

概述:

 CN2628是一款可用太陽能供電的低噪聲線性電壓調制集成電路，采用固定5.0V輸出電壓，最大輸出電流可達1安培，在5.5V到7V的輸入電壓范圍內輸出電壓精度可達±1%。CN2628工作電流只有520微安，而且同輸入和輸出的壓差沒有關系。

CN2628內部的輸出電流自適應模塊能夠根據輸入電源的電流輸出能力自動調整輸出電流，用戶不需要考慮最壞情況，可最大限度地利用輸入電源的電流輸出能力，非常適合利用太陽能板等電流輸出能力有限的電源為手機充電的應用。

CN2628有恒流工作模式，用來設置最大輸出電流。當輸出短路時，輸出電流是所設置的恒流輸出電流的10%。另外，CN2628采用溫度調制功能，而不是溫度保護功能。當由于功耗過高或者環境溫度過高等原因?qū)е翪N2628的結溫上升到接近130℃時，溫度調制電路將減小輸出電流使得結溫不再上升。

其他功能包括兩個狀態指示輸出，芯片內部軟啟動電路，輸出過流保護，反向電流保護和芯片使能等。

CN2628采用散熱增強型的SOP8封裝。

應用:

l  太陽能手機充電器

l  充電線

l  物聯網應用

l  太陽能供電

特點:

l  輸入電壓范圍：5.5V到7V

l  可用太陽能供電

l  固定輸出電壓5.0V

l  輸出電壓精度：±1%

l  最大輸出電流： 1安培

l  電源抑制比：53dB@10kHz

l  工作電流： 520uA@VIN=6V

l  關斷狀態輸入電源電流：3.3uA@VIN=6V

l  芯片內部軟啟動功能

l  輸出濾波電容可低至1uF

l  具有恒流工作模式

l  輸出短路電流：恒流電流的10%

l  芯片內部過流保護功能

l  輸出到輸入反向電流保護

l  工作狀態和空閑結束狀態雙指示輸出

l  采用溫度調制功能

l  采用eSOP8封裝

l  產品無鉛，滿足rohs，不含鹵素
